ADEX Numira R 6.1/N3PT

Popis:

ADEX Numira 6.1/N3PT je určen k regulaci teplovodních topných systémů, které mají rozvětvenou topnou vodu do více topných větví se samostatnými čerpadly. Regulátor ovládá jeden nebo dva kotle, servopohon směšovacího ventilu a až tři oběhová čerpadla. Koncepčně navazuje na regulátor ADEX Numira (regulace bez čidla venkovní teploty).

Typ zapojení rozhoduje u funkci vstupu TU a výstupu M3. Vstup TU může sloužit pro pokojový termostat třetí otopné větve nebo termostat TUV. Výstup M3 může sloužit pro čerpadlo třetího otopného okruhu, nabíjecí čerpadlo TUV nebo čerpadlo kotlového okruhu.

ADEX Numira je určen k regulaci teplovodních topných systémů. Je vhodný zejména pro rodinné domky a menší objekty. Uplatní se zejména tam, kde je požadován celoroční automatický provoz kotelny s minimálními nároky na obsluhu.

Kromě regulace podle požadované teploty v referenční místnosti podle pokojového termostatu plní funkce hlídání kotlového okruhu podle teploty vratné i výstupní kotlové teploty. Zamezuje tak podchlazení kotle i přetopení kotle. Velký význam to má především u kotlů s ocelovým výměníkem, kde významně zvyšuje ekonomičnost provozu i životnost kotle.

Regulátor je řízen pokojovým termostatem Honeywell CM707 nebo jiným pokojovým termostatem Honeywell typu CM. Pokojový termostat se umísťuje v referenční místnosti, což umožňuje uživateli jednoduchou obsluhu z obytného prostoru. Regulátor pracuje bez čidla venkovní teploty. To nese výhodu pro dobře zateplené obejkty, kde je regulace podle venkovní teploty nevhodná.

Pokud nebudou využity všechny výstupy, lze podle návodu objednat variantu s menším počtem výstupů, např. ADEX Numira R 5.1/N3PT.

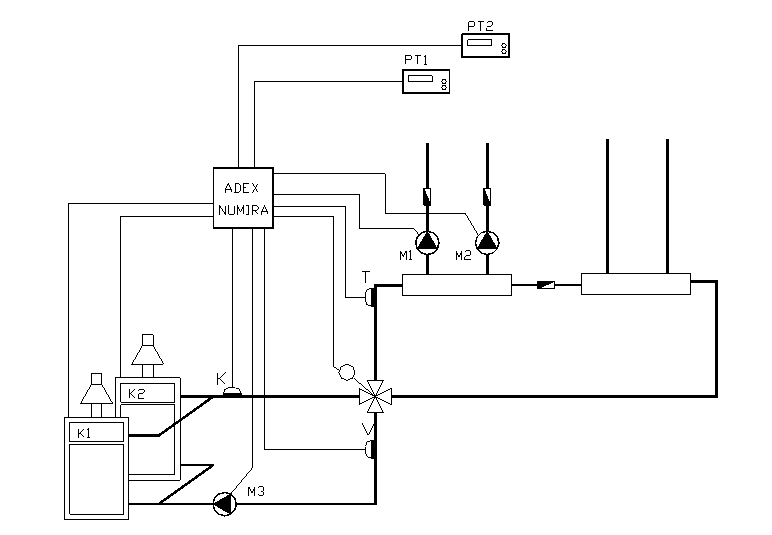

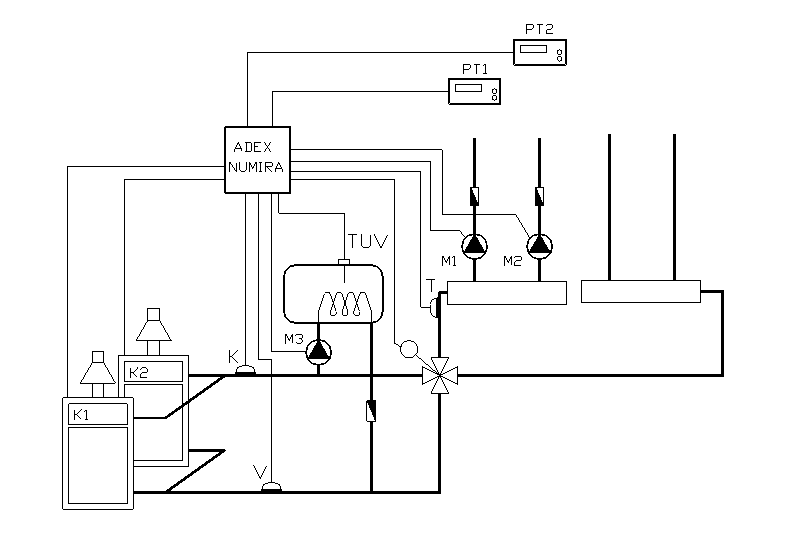

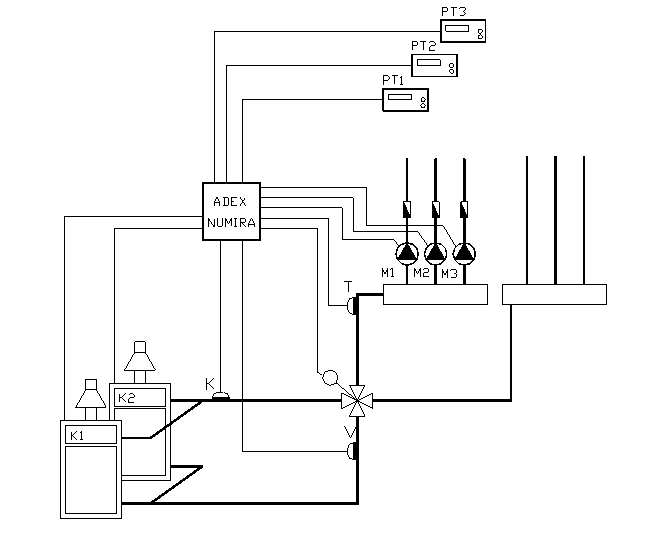

Systémy zapojení :







Objednací číslo: 1205/N3PT

Soubory ke stažení:
> Návod

Související produkty:

> ADEX Numira R 6.1
> Držák VRG
> SERVOPOHON ESBE ARA 663
> Pokojový termostat CM 707
> ADEX TTUV

Parametry:

Napájení 230V/50Hz

Příkon elektroniky:
max. 4 VA bez serva
max. 10 VA se servem

Výstup pro servopohon:
24V, 50Hz, 2 - 5 VA
90°/120 až 150 sec.

Výstupy pro kotel:
spínací kontakt 5A/250V

Výstupy pro čerpadla:
230V/50Hz, celkem max. 4A

Typ teplotního čidla:
ADEX T, K, V
(element KTY 81-210)

Vstupy PT, TU, PK: bezpotenciálový spínací kontakt 20mA/12Vss

Rozměry regulátoru / hmotnost 190 x 145 x 58 mm / 1,6 kg

Stupeň krytí dle ČSN IP 41



Příslušenství:

Příložná čidla T,K,V včetně montážního příslušenství (3spr.)

Síťová flexošňůra

Náhradní pojistky

Kabelové průchodky

Hmoždinky, vruty
