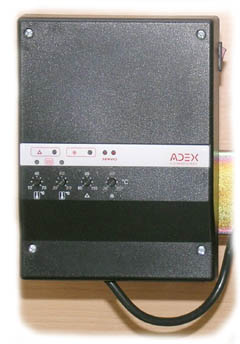

ADEX Comfort RK

ADEX Comfort RK je určen jako alternativní regulátor kotelny pro regulační soupravu ADEX Midi RC, kde nahrazuje regulátor kotelny ADEX Midi RK. Díky většímu počtu čidel a řízených výstupů lze s regulátorem ADEX Comfort RK řídit složitější topné soustavy, zejména pak různá zapojení kotlů s akumulačními nádržemi.

Regulační soupravu tvoří vždy jeden  regulátor ADEX Comfort RK a minimálně jeden regulátor ADEX Midi RO (RO1).

Konfigurace vybraného Systému a způsobu ovládání se volí pomocí kofiguračních přepínačů.

Systémy zapojení :

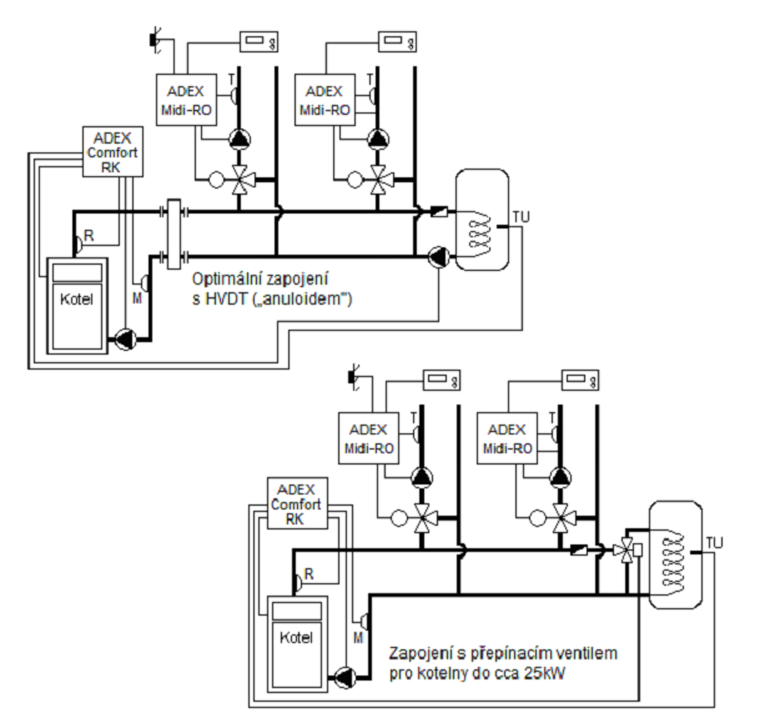

Systém 1 : Systém s hlídáním teploty zpátečky a výstupu kotle , TUV

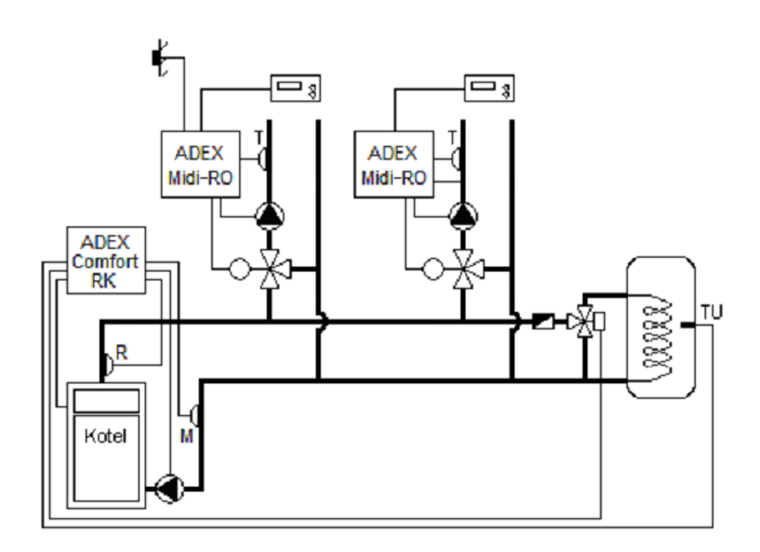

Systém 2 : Bez kontroly vratné vody

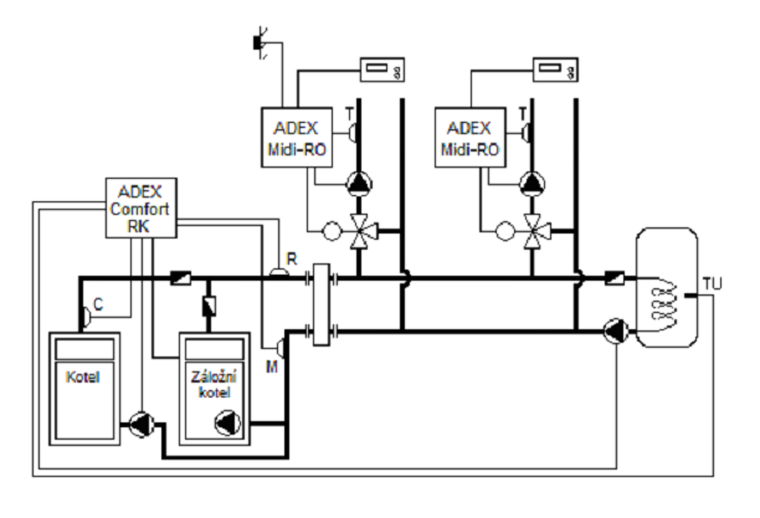

Systém 3 : S kontrolou vratné vody pro oba kotle

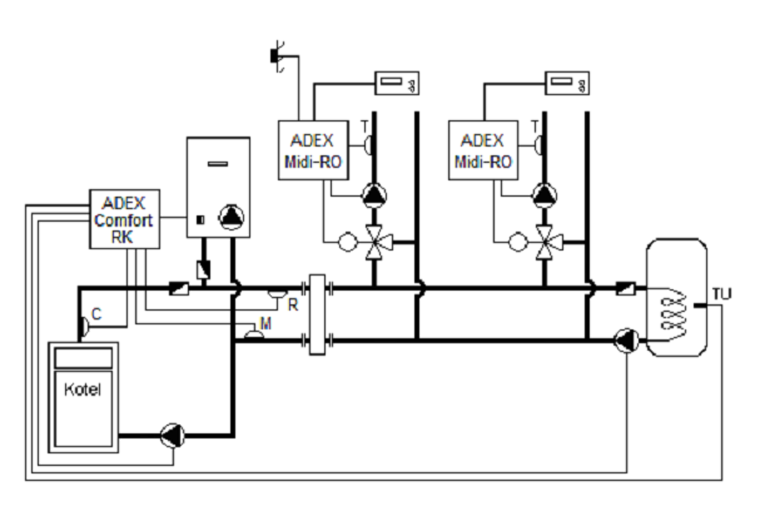

Systém 4 : Bez kontroly vratné vody pro záložní kotel

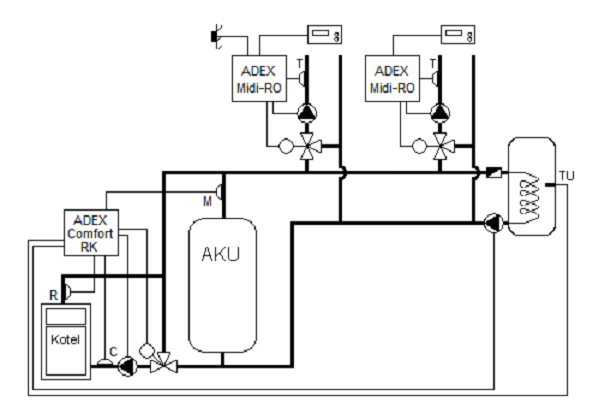

Systém 5 : Bez záložního kotle

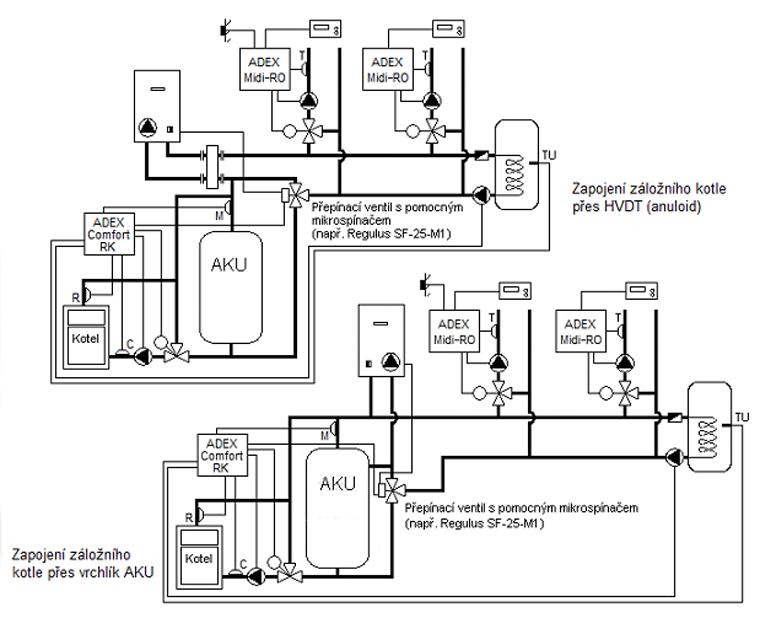

Systém 5 : Se záložním kotlem

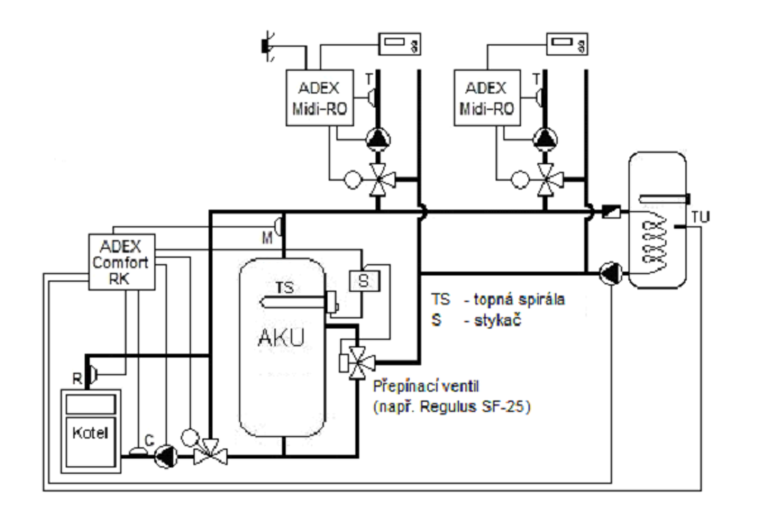

Systém 5 : S topnou spirálou

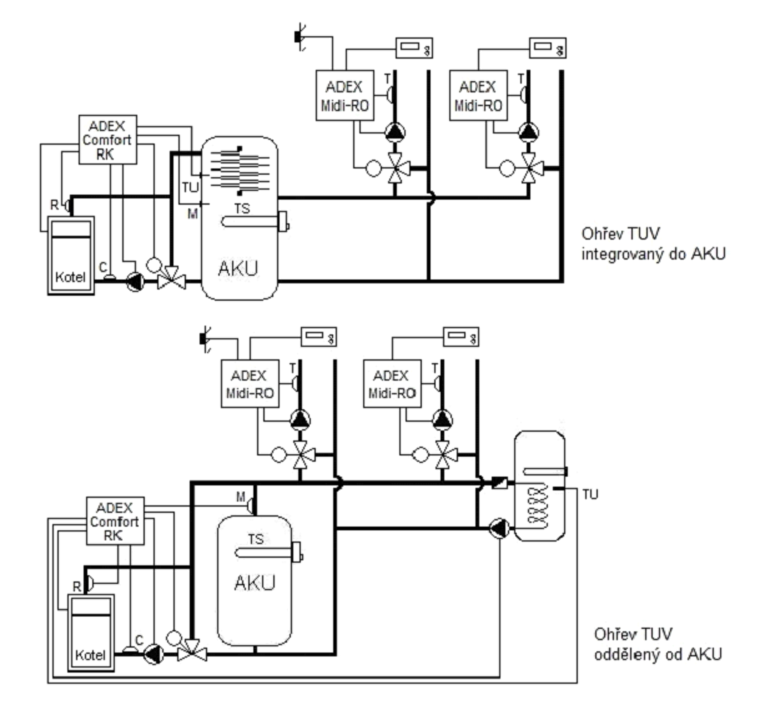

Systém 6 : S ohřevem TUV

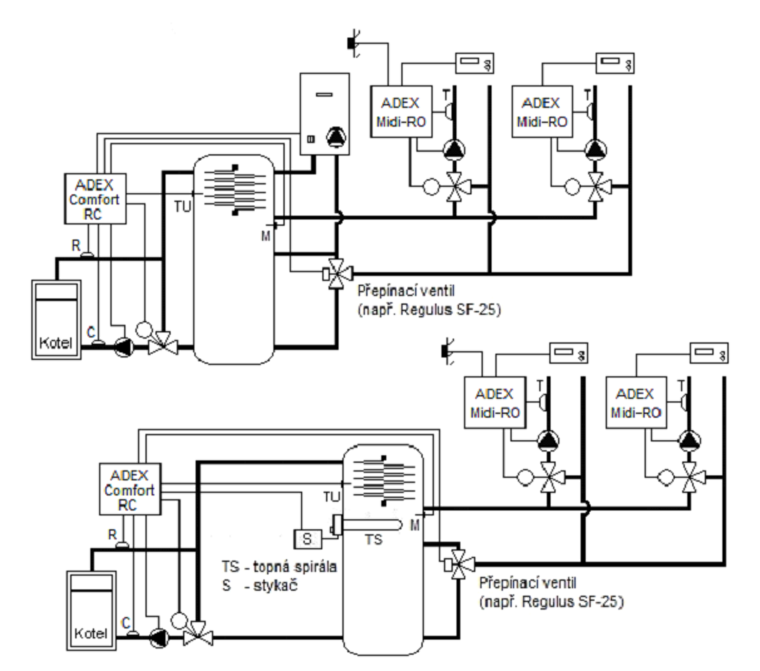

Systém 7 : Ohřev TUV integrován do AKU

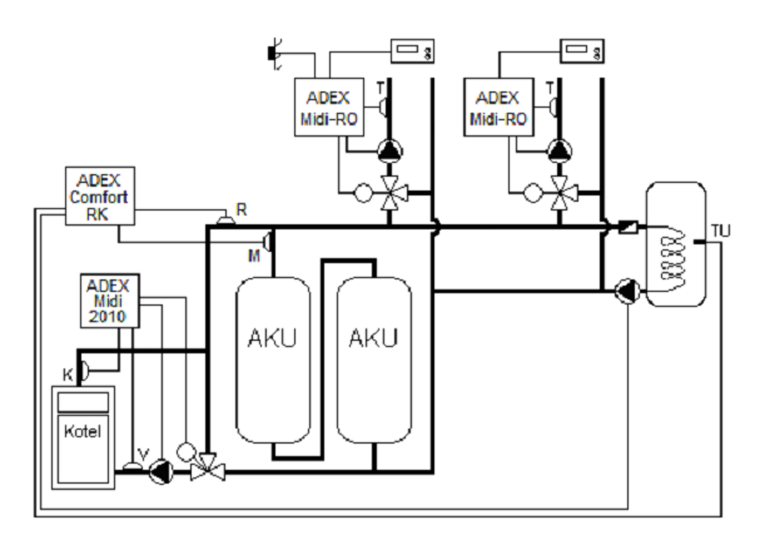

Systém 8 : Bez záložního kotle

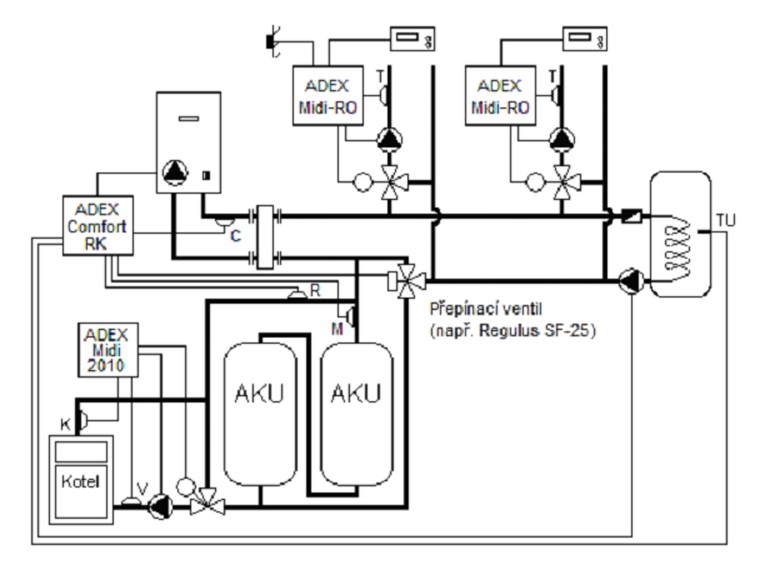

Systém 8 : Se záložním kotlem

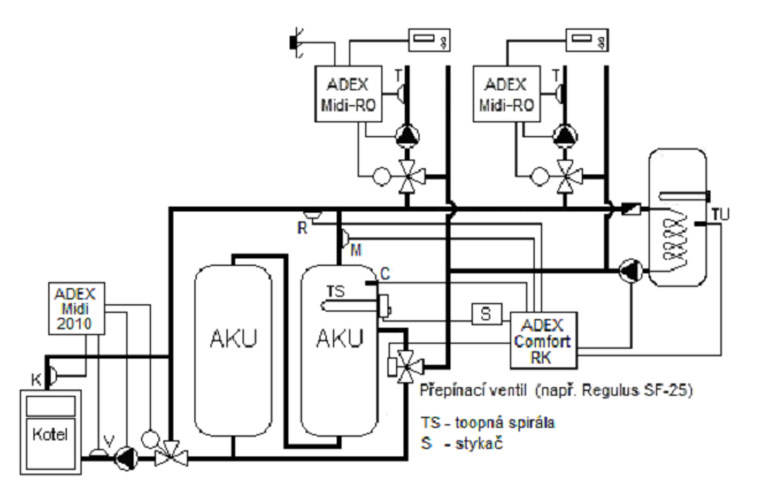

Systém 8 : S topnou spirálou

Objednací číslo: 1210

Soubory ke stažení:
> Návod
> Katalogový list

Související produkty:

> ADEX Midi RO
> ADEX Midi RK
> Venkovní čidlo ADEX B
> Držák VRG
> SERVOPOHON ESBE ARA 663
> Pokojový termostat CM 707

Parametry:

Napájení - příkon 230V/50Hz
max 10VA

Krytí IP 41
(při instalaci průchodkami dolů)

Výstup pro servopohon 24V/50Hz, max. 5VA, 90° / 60÷240 sec

Výstup pro čerpadla 230V/50Hz,
max. 300VA

Výstup pro ovládání kotle
spínací kontakt 3A/250Vstř.

Vstup pro pokojový termostat
max. 20mA / 5Vss

Vstup pro spínání ohřevu TUV
max. 20mA / 5Vss

Rozměry 140 x 190 x 58 mm

Příslušenství:

Příložná čidla T,K,V včetně montážního příslušenství (3spr.)

Síťová flexošňůra

Náhradní pojistky

Kabelové průchodky

Hmoždinky, vruty
